一套家庭影院包括：信號源（藍光播放機、DVD播放機、高清播放機、HTPC、CD機等）、功率放大器及終端輸出設備（投影、高清電視、高保真音箱等）。在家庭影院設計時，除了房屋的聲學處理咱們本次先不表之外，設計師也應該注意設備之間連接問題。

 1.家庭影院設計時，信號線及連接的選擇

音/視頻信號：HDMI線

音頻信號：數字光纖線、數字同軸線、模擬音頻線

視頻信號：Component Video 色差/分量線、S-Video S端子線、Composite Video 復合視頻線

a、音頻信號傳輸：家庭影院設計音頻連接時，推薦HDMI、光纖、同軸的連接。HDMI的帶寬較大，可以傳輸HD音頻信號，但從播放器輸出的藍光或高清電影的音源，小編建議用HDMI或者光纖輸出至功放，相比較同軸線來說，信號傳輸速度更快，更直接，最后由功放推送至喇叭的效果會更加明顯和具有爆棚感。如果對音樂有一定要求可以換成同軸線傳輸，音樂的音質會有所舒緩。

b、傳輸視頻信號：家庭影院設計視頻連接時，推薦現在流行的HDMI線材，HDMI的帶寬較大，可以傳輸高清1080P的高清信號，但是需要投影或者電視接口的支持。色差/分量線最高支持720P的高清信號，其余的線材就不做推薦了。

2.家庭影院設計時，一般的視頻連接方式：視頻輸出設備（藍光播放機、DVD機、高清播放機、HTPC）→HDMI線→功放→HDMI線→電視機/投影機。

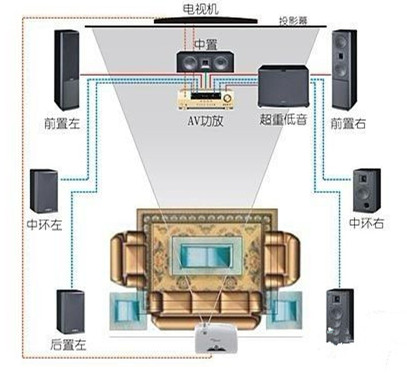

7.1聲道家庭影院方案連接示意圖

家庭影院設計時，簡便的視頻連接方式：視頻輸出設備（藍光播放機、DVD機、高清播放機、HTPC）→HDMI線或色差線→電視機/投影機

 3.家庭影院設計時音響系統(tǒng)的連接方式

由于一般的家庭影院X.1音箱都是無源的，均由功放驅動喇叭單元，所以除了選擇合適的功放外，音響線材的選擇也尤為重要，只有保證道路的暢通平坦不受干擾，才能確保傳輸信號的質量。現在市場上可選線材品牌也比較多，例如美國的Zigen和Belden都很不錯，并且盡量選擇直流電阻越小越好，純銅度越高越好并且最好大于2.5平方的線材，品牌的成品線和散線都是可以選擇的并且不難制作。線材投資要有度，投資比例一般不要超過音響總額的20%為宜，不要過于便宜影響影音質量也沒必要過于“發(fā)燒”。

家庭影院設計時，一般的音頻連接方式：

視頻輸出設備（藍光播放機、DVD機、高清播放機、HTPC）→HDMI線或者光纖（同軸）→功放→喇叭/低音炮。

連接只是家庭影院系統(tǒng)的基礎，能出聲，能看到畫面算是成功的一半，如何調試，后期如何做簡單的屋內試聽結構的處理也是相當重要的一環(huán)。
